大家好,最近很多工程师通过微信邮箱等方式来咨询,告诉我们SOLIDWORKS软件在打开零部件多的零部件时特别卡,有没有什么改善方法?今天我们通过SOLIDWORKS软件当中的Speedpak模式通过文章的形式再次跟大家分享如何优化大型装配体的性能。
一、 什么是Speedpak模式
SOLIDWORKS SpeedPak模式的主要含义是:在不丢失参考的情况下生成装配体的简化配置。当我们操作大型的复杂装配体时,使用 SpeedPak 配置可以显著提高处理装配体及其工程图时的操作性能。
Tips:处理大型的复杂装配体时,装配体性能的提高最为明显。
SpeedPak 配置实际上是装配体零件、面、参考几何图形、草图及曲线的子集。 在常规配置中,只能通过压缩零部件来简化装配体,而 SpeedPak 无需压缩即可简化装配体。因此,可以在更高层的装配体中用 SpeedPak 配置来替换整个装配体,而不会丢失参考。 由于只使用了零件、面、参考几何图形、草图及曲线的子集,内存使用相应减少,从而提高了很多操作的性能。
注意:当我们在更改装配体(例如增加、删除或移动零部件)后,所做更改不会自动反映在 SpeedPak 配置中(即使重建装配体)。此时我们必须手动更新 SpeedPak 配置来更新所做更改。
二、 装配体当中的Speedpak-什么场景下使用?
(一) 需要将装配体视为一个子装插入到另外一个装配体时
当我们想把大型复杂的装配体插入到更高层级的装配体当中的时候,尤其是我们想看到整个Speedpak装配体但是只需要对较少的位置进行配合和标注的时候,此时我们就可以选择Speedpak模式
(二) 需要共享产品文件时

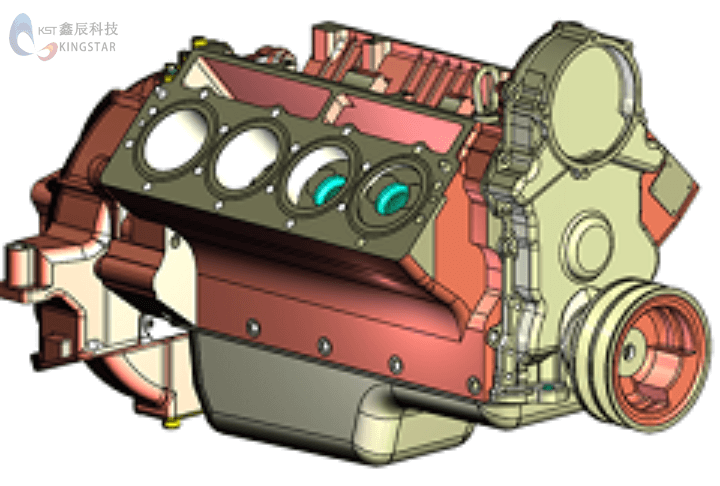

我们还可以使用 SpeedPak共享文件。SpeedPak 模式会将信息完整地保存在装配体文件中。因此,共享装配体时,只需发送装配体文件即可,而不必发送零部件文件。例如,我们设计了一个引擎装配体,需要将其发送给客户的设计组,以便他们将其插入他们的车辆设计中。

创建引擎装配体的 SpeedPak 配置,包括客户在车辆模型中计划参考的所有面、实体、参考几何图形、草图及曲线。
将引擎装配体文件发送给客户即可,无需发送任何引擎零部件的文件。
客户设计人员将引擎装配体文件插入他们的车辆装配体文件中。 他们可以将配合及尺寸添加到我们包含在 SpeedPak 定义中的所有项目。
三、 工程图中的 SpeedPak

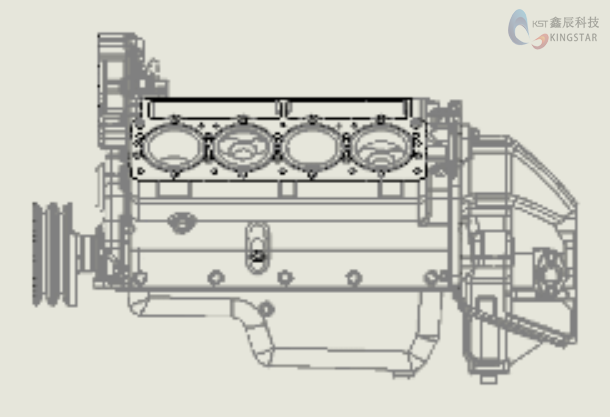

在工程图中为 SpeedPak 配置标记尺寸时,可以只对 SpeedPak 中包括的边线(以黑色显示)标记尺寸。未包括在 SpeedPak 中的边线以灰色显示。 打印工程图时,所有线条都打印为黑色,除非预先在页面设置对话框中选择了颜色/灰度级。

注:SpeedPak 工程图不支持输出到 DXF/DWG 文件。
在工程图文档中,当针对激活配置为 SpeedPak 配置的装配体生成材料明细表时,可将其他配置的列同 SpeedPak 配置一并包含在材料明细表内。
在装配体文档中,当针对激活配置为 SpeedPak 配置的装配体生成材料明细表时,只能将激活的 SpeedPak 配置包含在材料明细表内。
同时可以使用零件序号 (“注解”工具栏)以在 SpeedPak 装配体中将零件序号添加到所有项目,但不支持自动零件序号命令。
四、 创建装配体的Speedpak
在装配体文件中,我们可以从现有配置中派生 SpeedPak。
生成 SpeedPak:
1. 在配置选项卡的配置下方,右键单击现有配置,然后单击添加 SpeedPak。

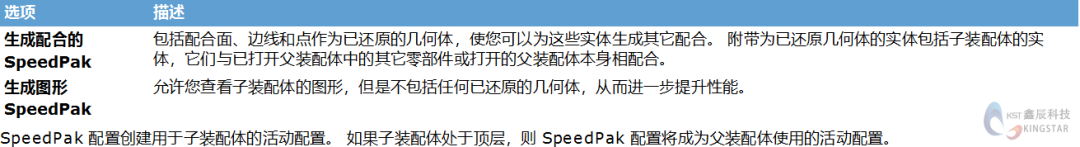

2. 在 PropertyManager 中:
a) 在 SpeedPak 配置中选择我们想选择的面、实体、参考几何图形、草图及曲线。
b) 我们可以使用快速包括以仅包括外部实体,按视图选择或选择更多或更少组件。
c) 可以选择移除幻影图形以隐藏所有其他面,这样可以提高性能。
d) 单击确定。
3. 或者直接选择胡多个子装配体,然后右键单击,选择Speedpak选项。

生成的 SpeedPak 配置作为原有配置的子配置。 该子配置以
表示,而且其名称后附加有 _speedpak。FeatureManager 设计树中不会显示任何零部件。 树顶部的装配体图标
表示激活的配置是 Speedpak 配置。在图形区域,当鼠标移到装配体上时,在鼠标周围的区域中只显示为 SpeedPak
选择的面、几何体、参考几何图形、草图和曲线,也只有这些为可选。

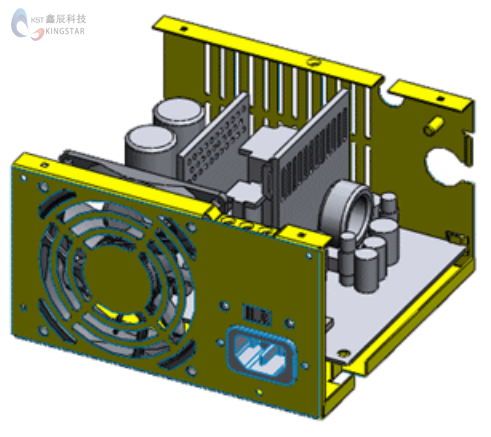

鼠标没有放置在装配体上

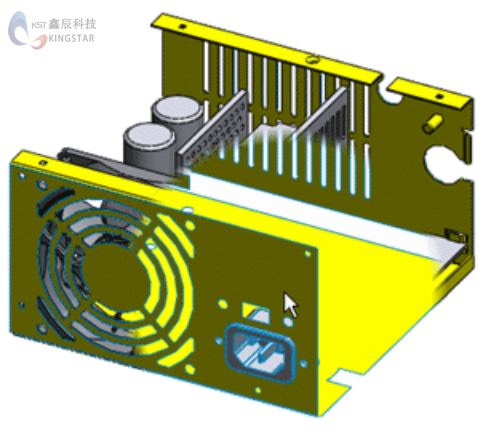

鼠标放置在装配体上,很多零部件不可见,因为乜有包含在Speedpak配置中可以使用Alt+S键显示隐藏
