SOLIDWORKS Electrical 正版软件可以自动在原理图中生成线号，比如需要线号L1 L2 L3 R S T U V W ，以及101 102 103 ，COM1 COM2 COM3 以及让其偶数显示(00、02、04)等等，在格式编辑器中有很多已有的变量供用户使用，用户也可以通过运算和自定义去建立自己需要的编号规则。

1、比如说设定直流24V的线该需要怎样的编号规则，那么就应该选择对应的线型。(所有的线号都是根据选择的线型不同而不同的，如果多种不同线型需要同一规则，只需要定义这些线型应用相同的规则即可)

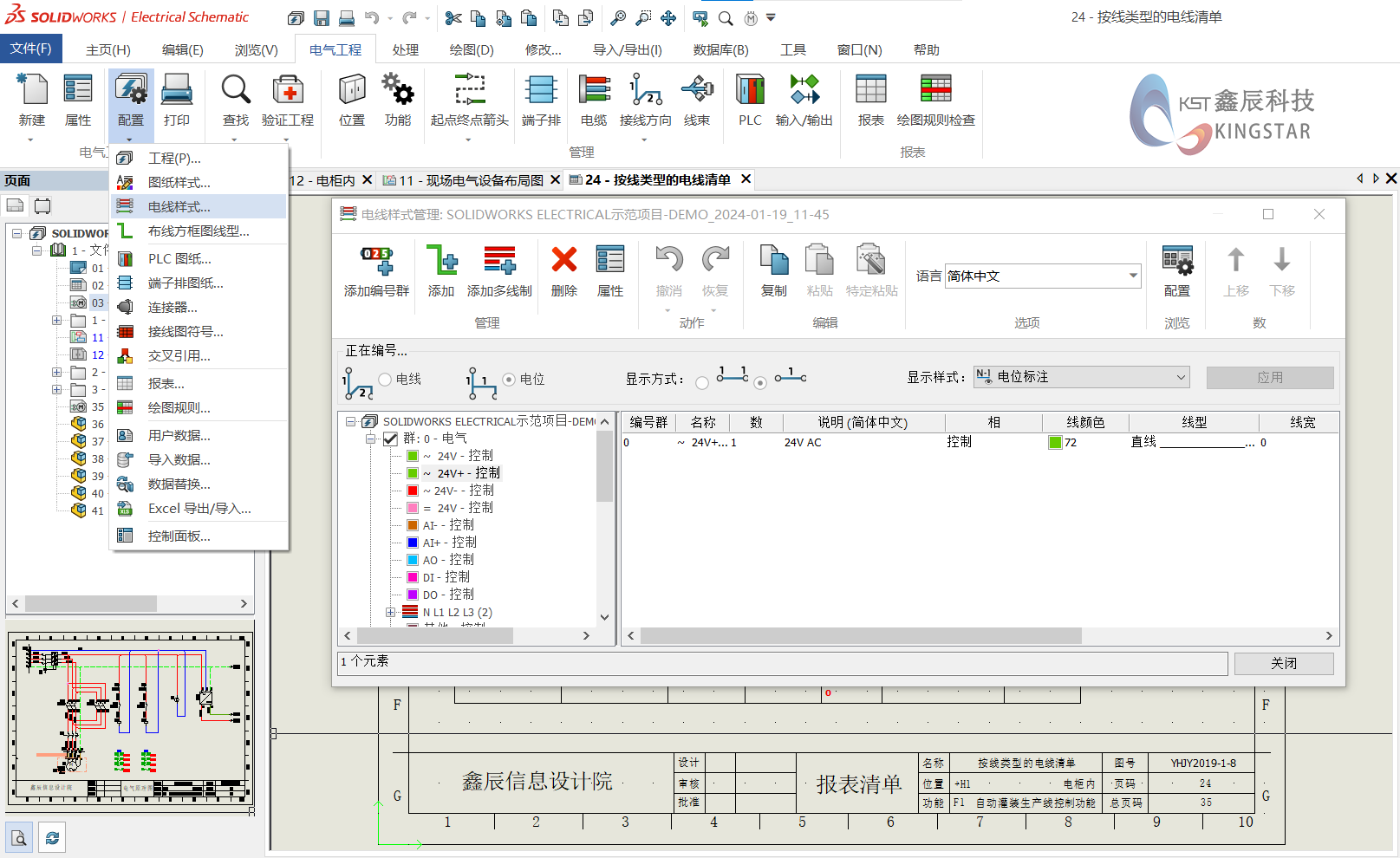

详细过程如下，在电气工程选项卡中的配置下拉中选择电线样式进入电线样式管理，选择需要添加或更改线号规则的电线，随后单击属性

2、 编号规则是可以通过电线及电位2种方式显示的，方式如图解，一般我们会按照电位去显示，即相同电位应用同一线号。

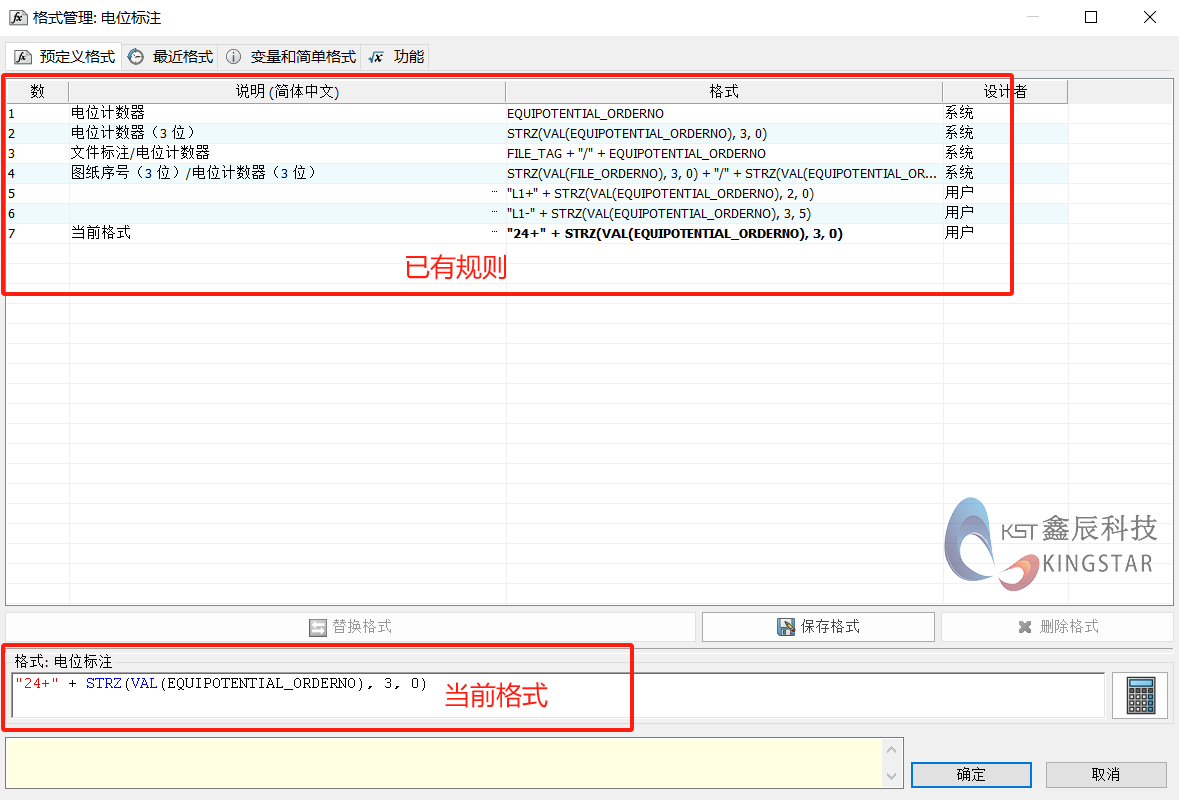

3、 在格式管理中，鼠标双击可用变量或者已有规则，可直接将变量应用到当前格式中去，并且变量之间会自动产生“+”相互连接，这里的当前格式是“24+”加电位计数器3三位数，那么代表编号规则就是24+001、24+002、24+003。

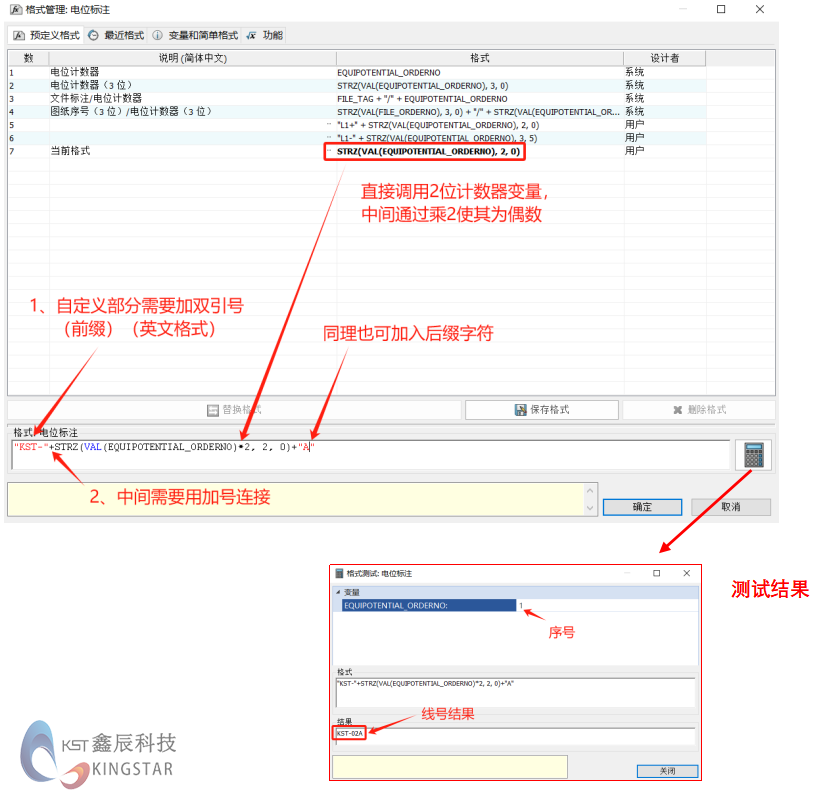

4、如果可用变量中没有我们需要应用的，并且需要应用一些符号的时候，我们可以按照自己的规则和已有变量去组合当前编号规则，并且变量可以进行一些运算。比如以格式为“KST-02A、KST-04A、KST-06A、KST-08A………”编号

5、用上述所示的方式创建好了电气及定义好了线号规则后，那么用此种电线绘制出来的图纸后续就可以通过“处理”功能栏下方的为新电线编号而对电线进行自动编号，并且生成的线号是由我们定义的规则而生成。

所以，通过添加字符、使用已有变量和运算组合的方式，我们就可以轻松定义自己需要的编号规则
