在 SOLIDWORKS中，用户喜欢使用 【压缩】 功能，在装配体上下文中把子件压缩。在PDM 中，装配体的@配置中 BOM 信息显示的是全部的子件。在非@配置(例如 Default 配置)的 BOM 中，压缩的子件不显示。我们可以在 PDM 数据库中，提取出子件在非@配置的 BOM 上下文中的压缩信息。

1. PDM 数据库表

1.1 SW PDM BOM 信息存储在[dbo].[XRefs]表

· RevNr：BOM 的版本

· XRefDocument: 子件的Document ID

· XRefProjectID: 子件所在的Project (Folder) ID

· XRefRevNr: 子件的version ID

· RefCount: 子件数量

· XRefID: BOM 行上下文信息，链接到[dbo].[XRefConfiguration]表

1.2 BOM 行上下文信息存储在[dbo].[XRefConfiguration]表中，

· ConfigurationID: 装配上下文中父件的配置 ID

· XRefConfigurationID：装配上下文中子件的配置 ID

· SupressedCount: 装配上下文中，子件是否被压缩

· RefCount: 子件数量

1.3 SW 文件的配置存在[dbo].[DocumentConfiguration]表中

/****** Script for SelectTopNRows command from SSMS ******/ SELECT TOP (1000) [ConfigurationID]

,[ConfigurationName]

FROM [Thomson].[dbo].[DocumentConfiguration]

2. 示例说明

我们以装配体‘260610Assem52.SLDASM’为例，进行说明。该文件有三个配置。

该文件的DocumentID 是‘539’，它有一个子件‘Block.SLDPRT’，它的 DocumentID 是‘692’。

a) 我们可以使用以下 SQL script 获取最新版本的 BOM 信息。

select xrefs.* from [dbo].[XRefs] xrefs where xrefs.DocumentID='539'

and xrefs.RevNr=(select max(xrefs2.RevNr) from [dbo].[XRefs] xrefs2 where xrefs2.DocumentID='539')

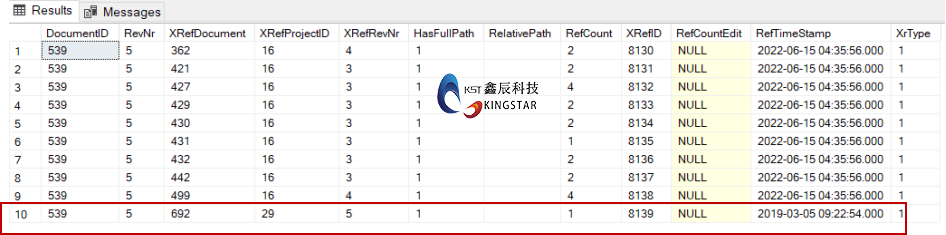

对应于父件-子件(‘539’和‘692’)装配上下文，它的 BOM 行信息如上图所示。

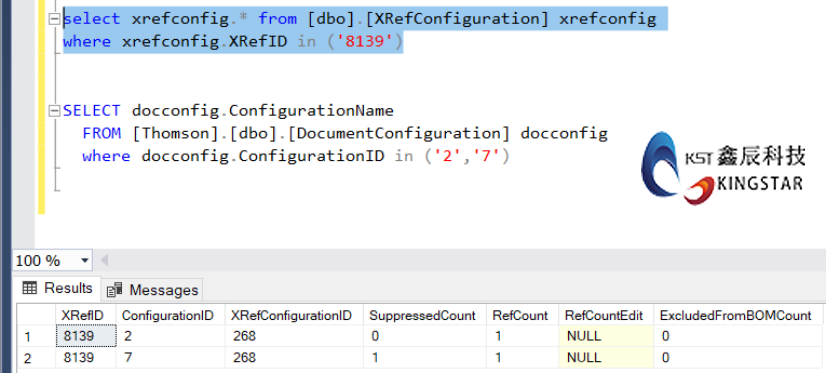

b) 在[dbo].[XRefConfiguration]表，查询装配上下文的信息。

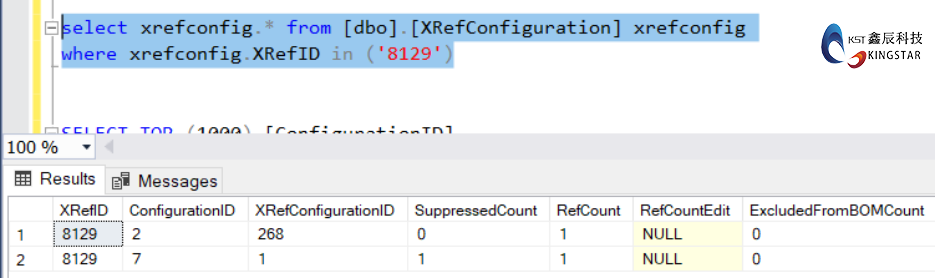

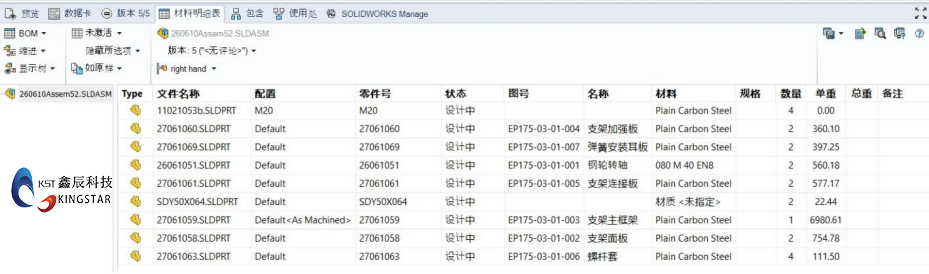

c) 对于装配体的配置信息，

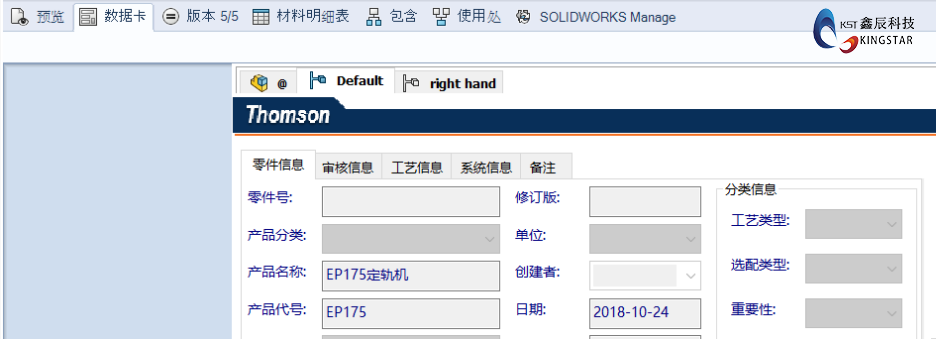

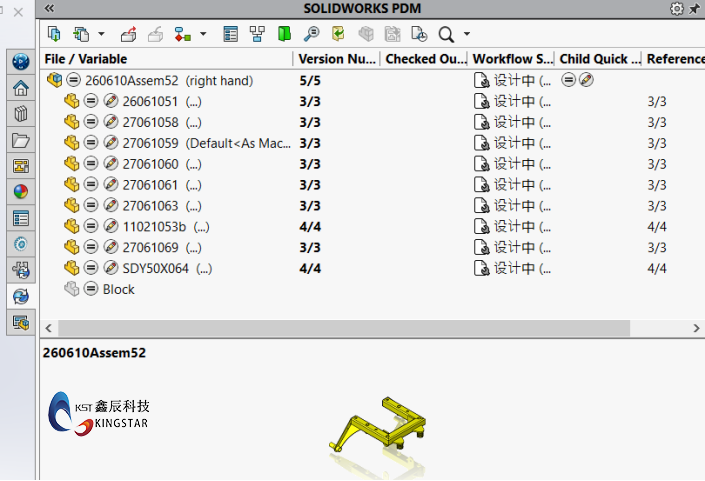

我们可以看到在装配体‘260610Assem52.SLDASM’的‘right hand’配置，子件‘Block.SLDPRT’被压缩。在 SW CAD, PDM 和 SQL 中，信息是一致的。
