达索系统的SOLIDWORKS作为业内广泛使用的三维设计软件，其工程图功能与三维模型紧密关联，为设计工作带来了极大便利。然而，在实际工作场景中，我们常常需要将SOLIDWORKS工程图转换为其他2D格式，例如常见的DWG、PDF以及eDrawing等格式。通过合理配置转换参数，能够确保数据转换的准确性、高效性和专业性，最大程度减少因格式转换导致的信息丢失问题。

一：DWG格式转换的关键配置要点

在“DWG/DXF输出选项”中进行恰当配置，是提升DWG格式转换质量的关键，具体如下：

1、文件版本选择：建议选择与2D CAD软件相匹配的版本。不同版本的DWG文件在兼容性上存在差异，选择匹配版本可避免出现接收方因软件版本过低而无法打开高版本DWG文件的情况，保障文件的顺利流通与使用。

2、字体处理优化：优先选用TrueType字体。在SOLIDWORKS工程图转换为DWG格式过程中，字体兼容性问题可能导致乱码现象。而TrueType字体具有较好的通用性，使用该字体能够有效降低乱码风险，确保文本信息准确呈现。

3、比例输出设置：激活“1:1比例”选项。在SOLIDWORKS工程图中，可能存在多种比例设置。通过激活此选项，无论工程图中的比例如何，输出到2D CAD时线条长度都将与模型实际长度一致，保证图形的尺寸准确性。

4、图层映射配置：为实现从SOLIDWORKS到2D CAD的精准图层转换，需进行详细的图层映射配置。通过合理设置图层映射关系，能够确保工程图中的各个元素在转换后准确对应到2D CAD的相应图层，便于后续的编辑和管理。

二：PDF格式转换的关键配置要点

在将SOLIDWORKS工程图转换为PDF格式时，点击“选项”按钮后，重点关注字体嵌入设置。建议将字体定义嵌入文档，由于不同设备和系统对字体的支持存在差异，若不嵌入字体，可能导致PDF文件在不同设备上显示效果不一致。通过嵌入字体，可确保无论在何种设备上打开PDF文件，文本的显示效果都能保持一致，提升文件的专业性和可读性。

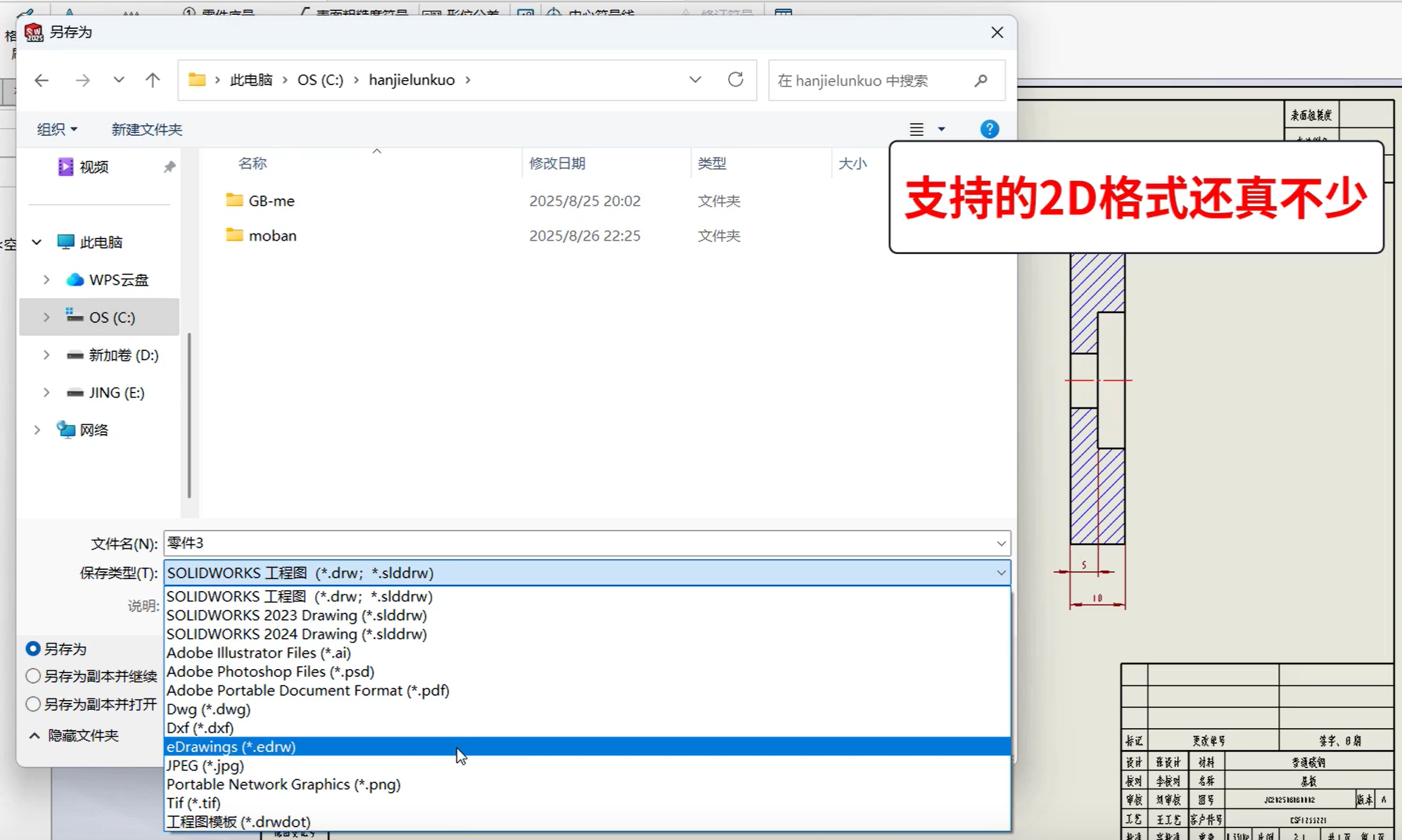

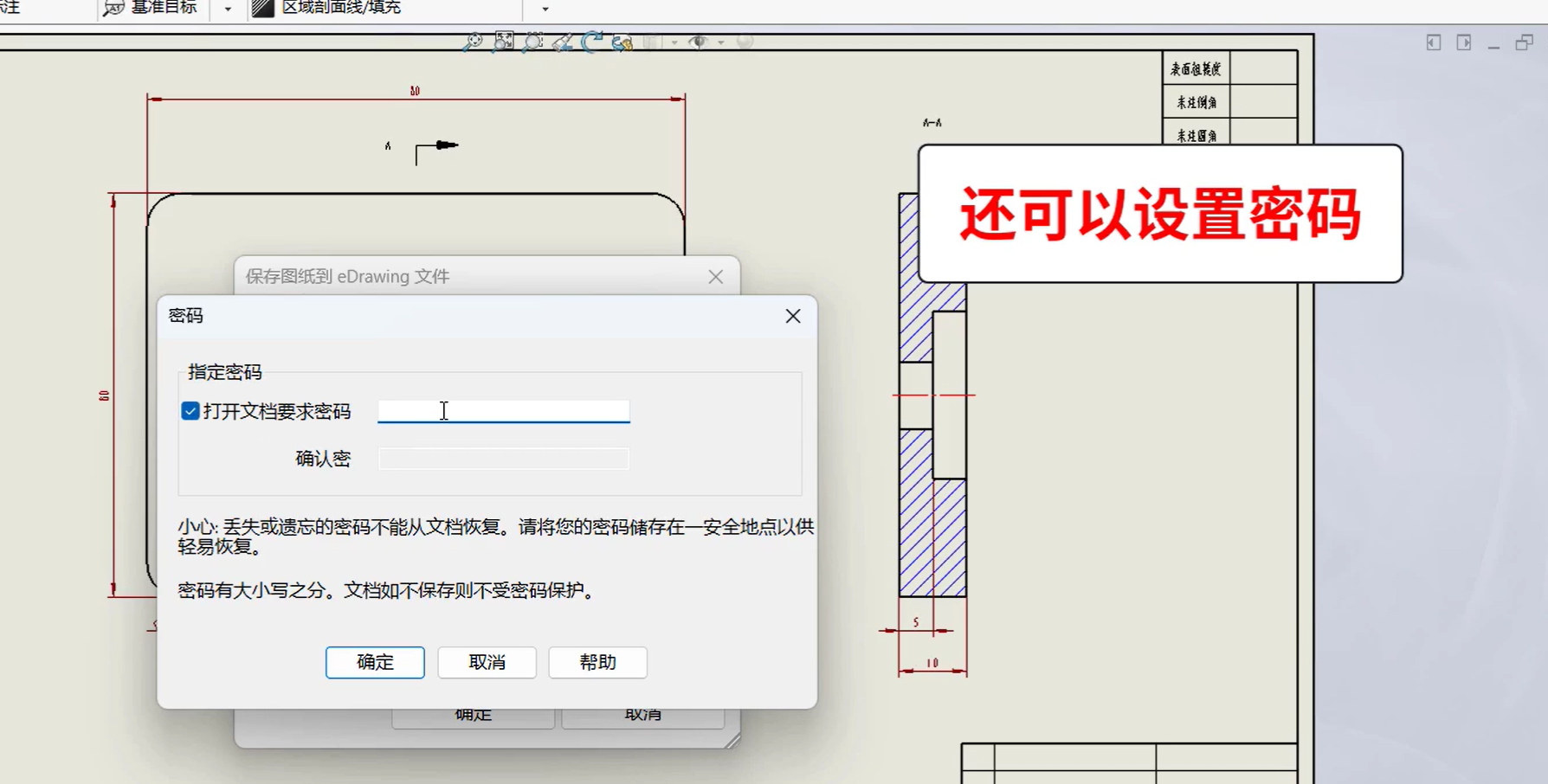

推荐使用eDrawing格式

eDrawing格式是SOLIDWORKS用户之间进行数据分享与协作的理想之选，为用户提供了极为便捷高效的数据交互方式。

1、文件体积优势：eDrawing文件大小明显小于原始SOLIDWORKS文件，这一特点使得文件的传输更加迅速便捷，尤其在网络传输或存储空间有限的情况下，优势更为突出。

2、查看工具便捷：接收方只需使用免费的eDrawings Viewer即可轻松查看文件内容，并进行测量等操作。无需安装复杂的SOLIDWORKS软件，降低了使用门槛，方便团队成员之间的文件共享与交流。

3、功能丰富实用：eDrawing文件支持多种视图和标注功能，用户能够在文件中添加注释、尺寸标注以及使用测量工具等。这些功能为团队成员之间的沟通与讨论提供了有力支持，有助于提高工作效率和协作质量。

通过掌握上述SOLIDWORKS工程图转换至其他2D格式的技巧，能够更好地满足实际工作中的多样化需求，提升工作效率和数据质量。
