在电气设计项目中，清晰、一致的数据管理是提升团队协作效率、保证设计质量的重要基础。SOLIDWORKS Electrical 作为专业的电气设计平台，不仅提供了丰富的默认属性，还支持用户根据实际工作流程添加自定义属性，从而实现设计数据的规范化与自动化更新。本文将详细介绍如何添加、映射与应用这些自定义属性。

一、进入工程属性设置

首先，我们需要打开工程的属性管理界面，有两种常用方式：

通过电气工程工具栏：点击 【属性】 按钮。

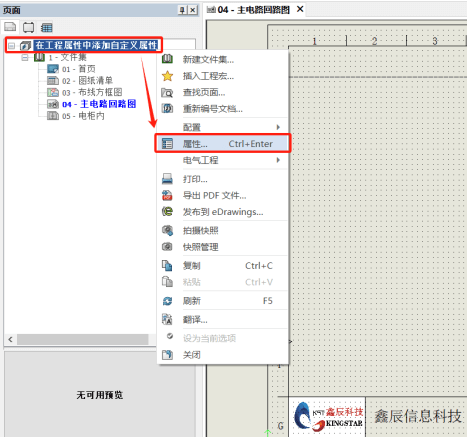

通过项目树：右键单击项目名称，选择 【属性】。

二、添加自定义属性

在打开的【工程属性】对话框中，点击左下角的 【自定义】 按钮，进入 【用户数据自定义页】。

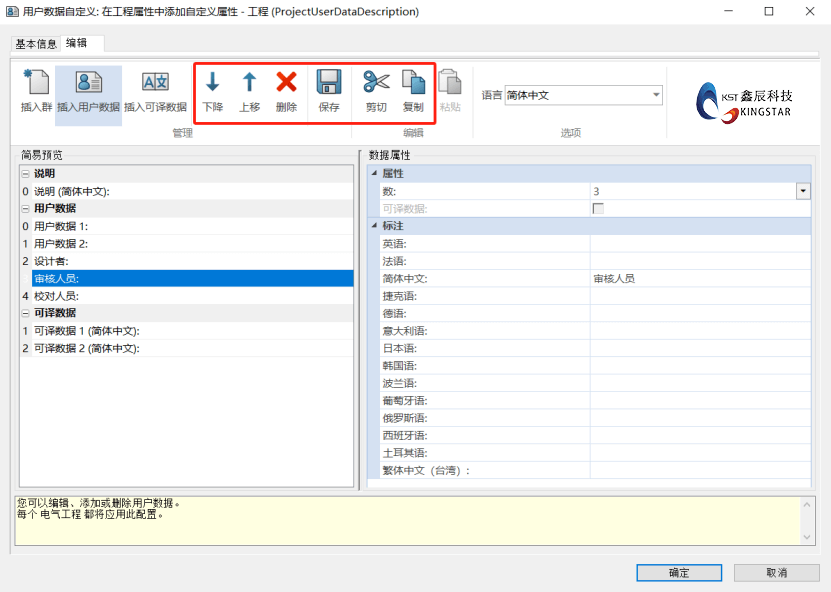

新建属性：点击 【插入用户数据】，在弹出的窗口中填写属性的“简体中文描述”(例如“设计者”)，然后点击 【确定】。

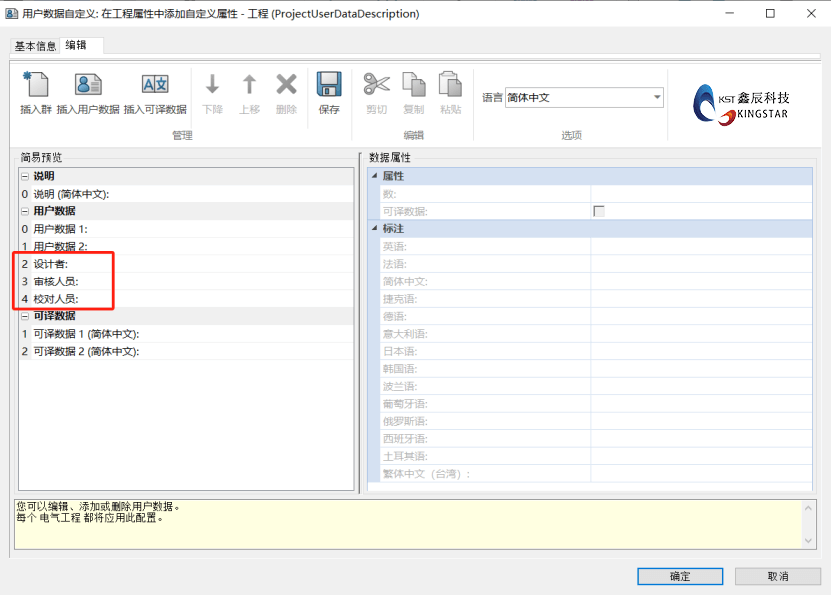

批量添加：重复上述步骤，可继续添加“审核人员”、“校对人员”等所需属性。

修改与调整：

如需修改某个属性，只需在左侧列表选中它，然后在右侧的 【数据属性】 栏中编辑即可。

通过下方的 【上移】、【下移】 按钮可以调整属性的显示顺序，使用 【删除】 按钮可移除不需要的属性。

完成所有设置后，点击 【确定】 保存并返回上级窗口。此时，新添加的属性已出现在【工程属性】列表中，您可以直接在对应字段填写具体信息。

三、将属性映射至工程图框

属性填写完成后，需要将其显示在图纸上，这通过编辑图框来实现。

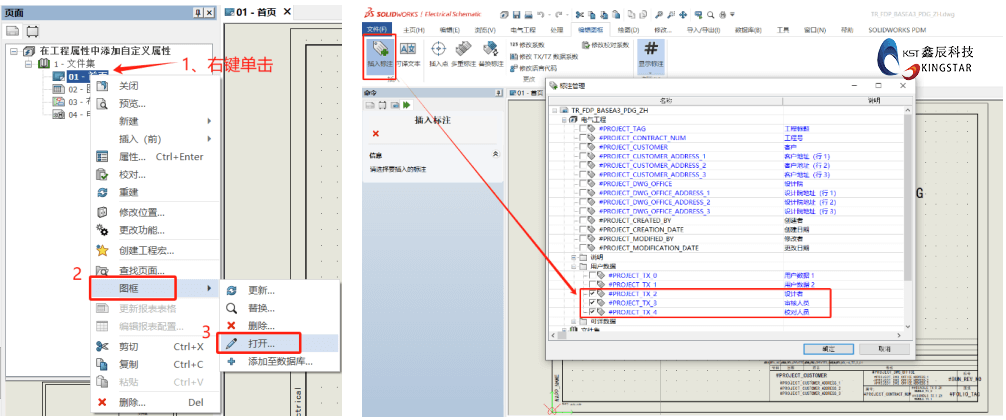

打开图框编辑模式：在项目中找到并打开需要修改的图框。

插入属性映射：

在图框的适当位置添加静态文本标签(如“设计：”)。

在需要显示动态属性值的位置，使用 【插入映射数据】 功能，从列表中选择已定义的属性(如“设计者”、“审核人员”)。

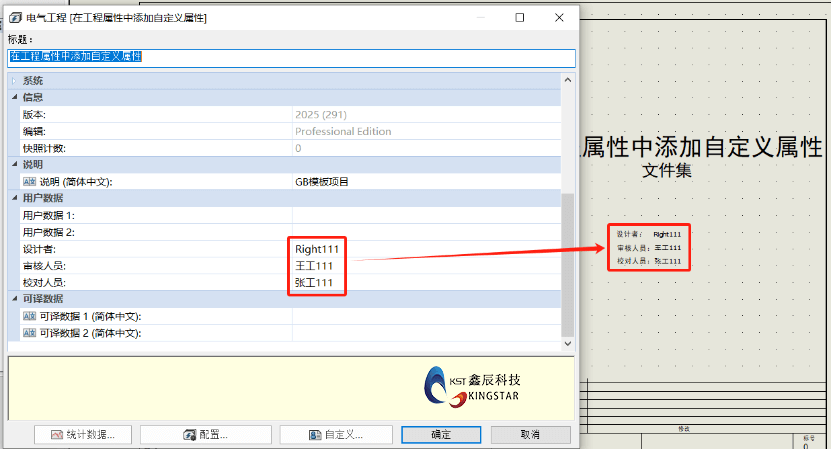

保存并更新：编辑完成后，保存并关闭图框。在项目中更新图框后，所有使用该图框的图纸将自动显示填入的属性信息。

四、核心优势：一次定义，自动更新

此工作流最大的优点在于数据的单一源头性。所有自定义属性只需在 【工程属性】 中集中管理。后续若信息发生变动(如设计者姓名变更)，只需在工程属性中修改一次，所有相关图纸图框中的对应信息便会自动同步更新，彻底避免了手动逐一修改图纸可能带来的遗漏与错误。

总结

通过利用 SOLIDWORKS Electrical 的自定义属性功能，企业能够轻松构建符合自身标准的电气设计数据模板。这不仅显著提升了图纸的规范性和专业度，更通过数据联动机制大幅减少了重复劳动，确保了项目全程数据的一致性与准确性，是迈向高效数字化电气设计管理的关键一步。
