在日常使用SOLIDWORKS进行三维建模和二维工程图出图时，异形孔向导和孔标注是两个高频使用的功能——它们能帮助我们快速生成沉头孔、螺纹孔、柱形沉孔等标准特征，并自动在工程图中生成符合规范的标注。

然而，很多工程师都曾遭遇过这样的困扰：明明操作步骤正确，系统却突然弹出报错，或者工程图中的孔标注变得“面目全非”。这类问题不仅影响绘图效率，还容易导致图纸信息传递错误。

一：常见报错现象

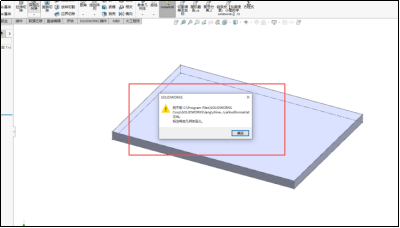

点击异形孔向导时弹出提示：“找不到 calloutformat.txt 文件，标注将由几何体定义!”

工程图中的螺纹孔标注丢失：或出现乱码、问号等异常字符;

孔标注格式完全错乱：如尺寸位置偏移、前缀后缀丢失、公差显示异常

孔标注数量不显示或显示错误：导致BOM或明细栏信息不全。

二：根源剖析

以上绝大多数错误，其实都源于一个关键配置文件——calloutformat.txt。该文件存储了孔标注的格式模板、螺纹规格映射、语言文本等核心数据。当它出现缺失、损坏，或者SOLIDWORKS无法在预设路径下找到它时，异形孔向导和孔标注就会“罢工”或降级为几何体定义模式。

三步操作，快速修复

第一步：定位 calloutformat.txt 文件的当前路径

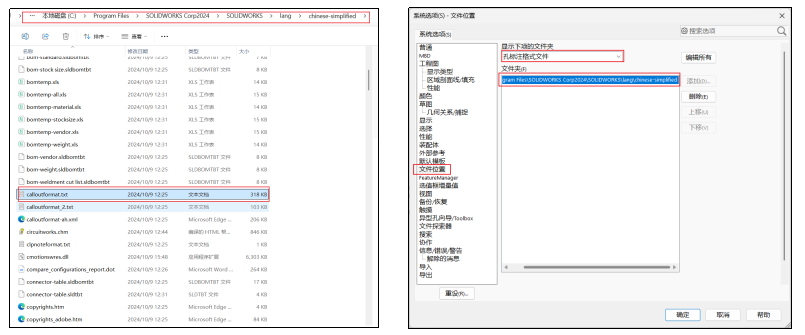

若您安装时自定义了目录，可通过以下方式精确查找：打开SOLIDWORKS → 点击【工具】→【选项】→【系统选项】→【文件位置】→ 在下拉列表中选择“孔标注格式文件”，即可看到实际路径。

第二步：根据情况选择替换或修复(二选一)

1、方法A(推荐，最快捷)——直接替换文件

从另一台安装有相同SOLIDWORKS版本的电脑上，拷贝一份完好的 calloutformat.txt 文件，覆盖到第一步找到的路径中，然后重启SOLIDWORKS即可。

若找不到源文件，欢迎在本文评论区留言或私信我们(鑫辰科技)，告知您的SW版本号，我们会提供对应版本的原始文件。

2、方法B(无需外部文件)——通过控制面板修复

① 先删除当前路径下的 calloutformat.txt(建议提前备份);

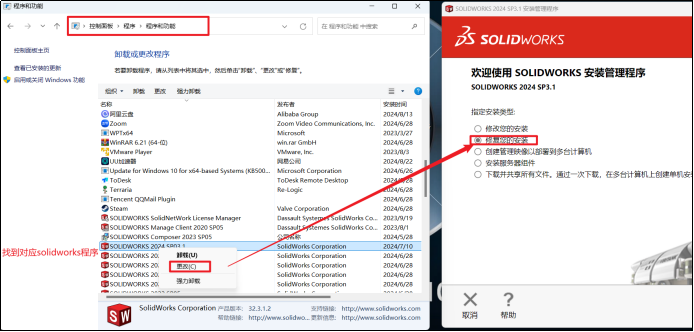

② 打开【控制面板】→【程序和功能】→ 找到 SOLIDWORKS 条目 → 右键点击【更改】;

③ 在弹出的窗口中选择【修复】，等待程序自动检测并补全缺失或损坏的系统文件(包括孔标注格式文件)。修复完成后重启电脑。

第三步：验证修复结果

重新启动SOLIDWORKS，再次调用异形孔向导或生成工程图孔标注，检查报错是否消除、标注内容是否恢复正常。

总结，附加建议

总而言之，90%以上的SOLIDWORKS孔标注格式错误，均可通过修复或替换 calloutformat.txt 文件轻松解决。这一文件虽小，却是孔标注功能的“神经中枢”。掌握上述定位与修复方法后，您再遇到类似问题，无需重装软件或耗费大量时间排查，即可快速精准地处理。
