在 SOLIDWORKS 的产品设计与仿真分析流程中，材质属性是连接设计模型与工程实践的核心纽带。系统自带的材质库虽覆盖金属、塑料、橡胶等常见类型，但面对航空航天、医疗设备等特殊行业的定制化需求，或企业内部标准化的材料规范时，自定义材质就成为提升设计精度与效率的关键技能。本文将从材质库基础认知出发，详解自定义材质的完整流程、进阶技巧及常见问题解决方案，助力工程师实现材质管理的专业化与高效化。

一、SOLIDWORKS 材质库的核心认知

在动手创建自定义材质前，先理清 SOLIDWORKS 材质库的底层逻辑，能避免后续操作中的 “无效创建” 问题。

1. 材质库的结构体系

SOLIDWORKS 的材质库以数据库文件(.sldmat) 为载体，按 “材质库→材质类别→具体材质” 的三级结构组织：

顶级：材质：分为系统库与自定义库，系统库(如 SolidWorks Materials)为只读状态，自定义库可自由编辑;

中层：材质类：用于归类材质，如 钢材、合金、非金属材料等，便于快速检索。

底层：具体材质：包含密度、强度、导热系数等物理属性，是直接应用于模型的核心单元。

2. 自定义材质的核心价值

自定义材质并非简单的 “属性填写”，其核心价值体现在三个维度：

1、仿真精度保障：仿真分析(如静应力、热分析)的结果准确性完全依赖材质属性的真实性，自定义材质可录入企业实测的材料数据。

2、设计标准化落地：将企业常用的特定材料加入自定义库，避免设计师重复查询与手动输入。

3、数据协同高效化：自定义材质库可在企业内部共享，确保设计、仿真、制造环节使用统一的材料数据标准，减少沟通误差。

二、自定义材质的完整操作流程

SOLIDWORKS 自定义材质的操作遵循 “准备数据→创建材质→配置属性→保存应用” 的逻辑，以下为详细步骤：

1. 前期数据准备

创建自定义材质前，需明确材料的核心属性参数，避免因参数缺失导致材质无法正常使用。关键参数分为三类：

基础物理属性：密度(影响质量计算)、颜色(外观显示)、光泽度(渲染效果);

力学性能参数：弹性模量、泊松比(静力学分析必需)、屈服强度、抗拉强度(强度校核用);

特殊性能参数：导热系数、比热容(热分析)、电阻率(电学分析)、摩擦系数(运动仿真)。

参数来源建议优先选择：企业内部材料检测报告、材料供应商提供的技术手册、国家标准等。

2. 新建自定义材质库

系统自带的材质库为只读状态，无法直接添加新材质，因此建议新建专属的自定义材质库，便于管理与备份：

1、打开 SOLIDWORKS模型，在 “FeatureManager设计树”中，右键点击 “材料”→选择 “编辑材料”，打开 “材质编辑器” 对话框;

2、在对话框左侧 “材质库” 区域，右键点击任意空白处→选择 “新建库”;

3、命名材质库(如 “XX 企材料库”)，选择保存路径(建议保存至非系统盘，避免重装软件丢失)，点击 “保存”，新库将显示在 “材质库” 列表中。

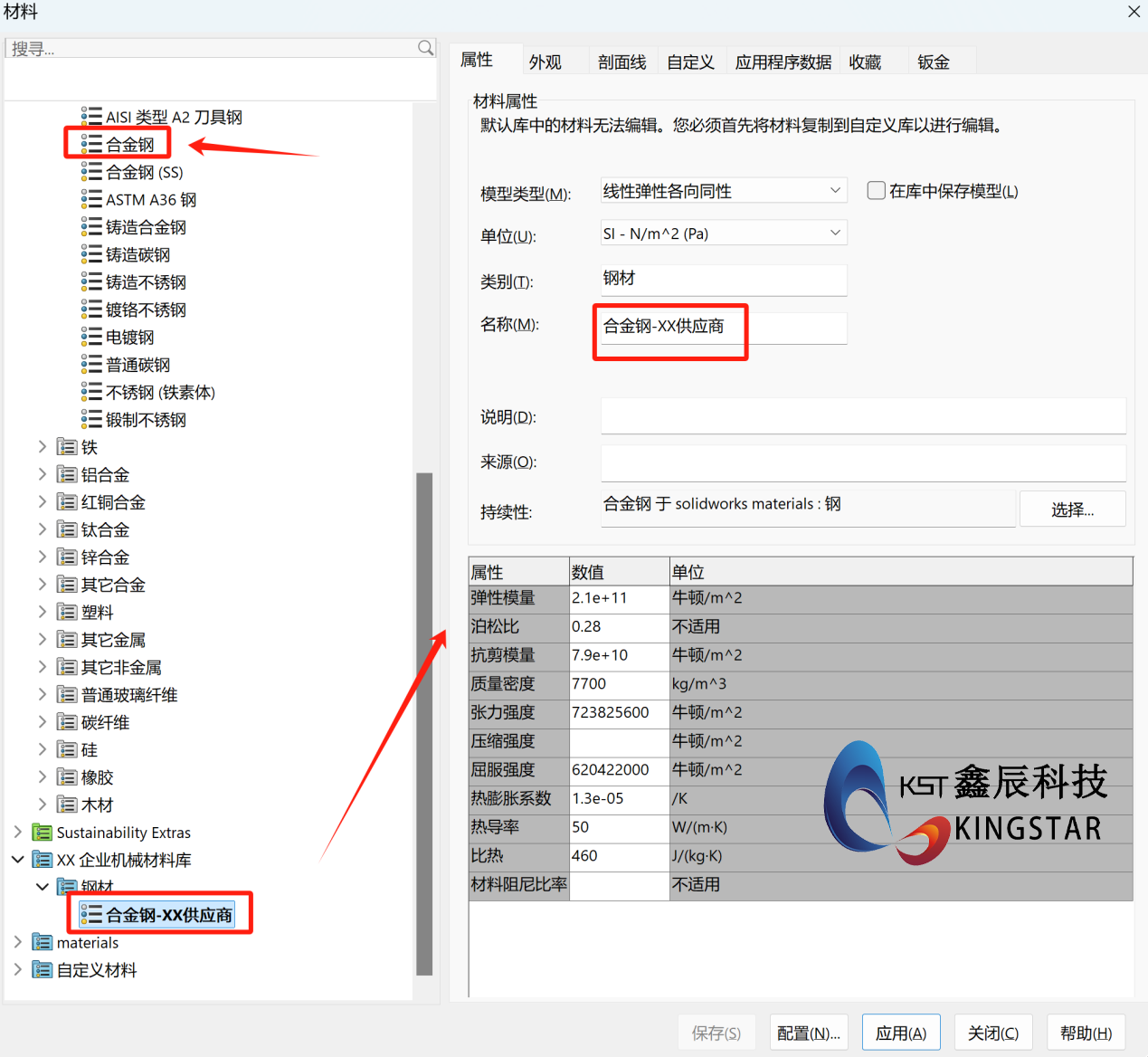

3.1方式一：基于现有材质修改

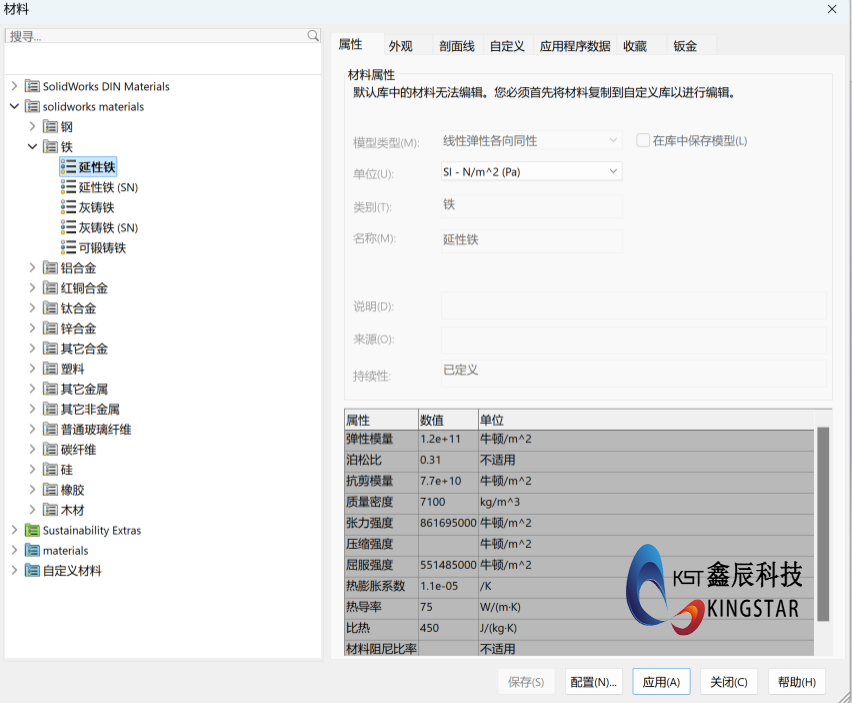

在 “材质编辑器” 左侧，找到与目标材质相近的系统材质(如 “SolidWorks Materials→钢→合金钢);

右键点击该材质→选择 “复制”;

进入新建的自定义材质库，右键点击目标类别(如 “钢材”)→选择 “粘贴”，此时会生成 “合金钢” 材质;

右键点击 “h合金钢”→选择 “重命名”，改为目标材质名称(如 “合金钢 XX 供应商”)。

3.2方式二：从空白创建

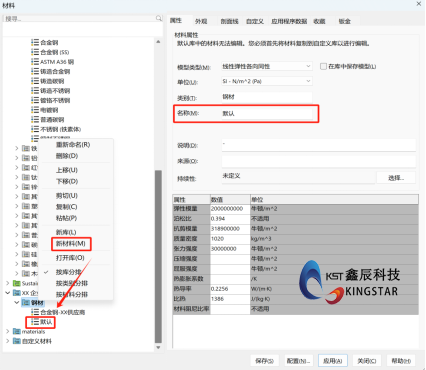

1. 在自定义材质库的目标类别下，右键点击→选择 “新建材料”;

2.系统会生成名为 “m默认” 的空白材质，点击默认，在名称处重命名。

4. 配置材质属性

选中创建的自定义材质，在 “材质编辑器” 右侧 “属性” 区域，按需求配置各参数板块：

物理属性：弹性模量、泊松比、抗剪模量、质量密度、张力强度、压缩强度、屈服强度、热膨胀系数、热导率、比热(根据供应商提供的参数修改);

外观：设置颜色(可通过 “取色器” 匹配实际材料颜色)、纹理(如金属拉丝、塑料磨砂)、透明度(适用于玻璃、塑料等);

剖面线：应用于工程图剖面视图中的剖面线显示，可以选择样式角度，比例等(若工程图中不显示剖面线，可选择无);

自定义：在此处添加或编辑材质特定的属性;

 钣金：只有自定义的材质才可以选择，可通过链接规格表、折弯系数表和折弯扣除表定义材质钣金参数;

5.材质库的备份与共享

自定义材质库是企业重要的知识资产，需做好备份与共享：

备份：定期复制自定义材质库的.sldmat 文件，保存至云端(如企业网盘)或移动存储设备，避免文件损坏丢失;

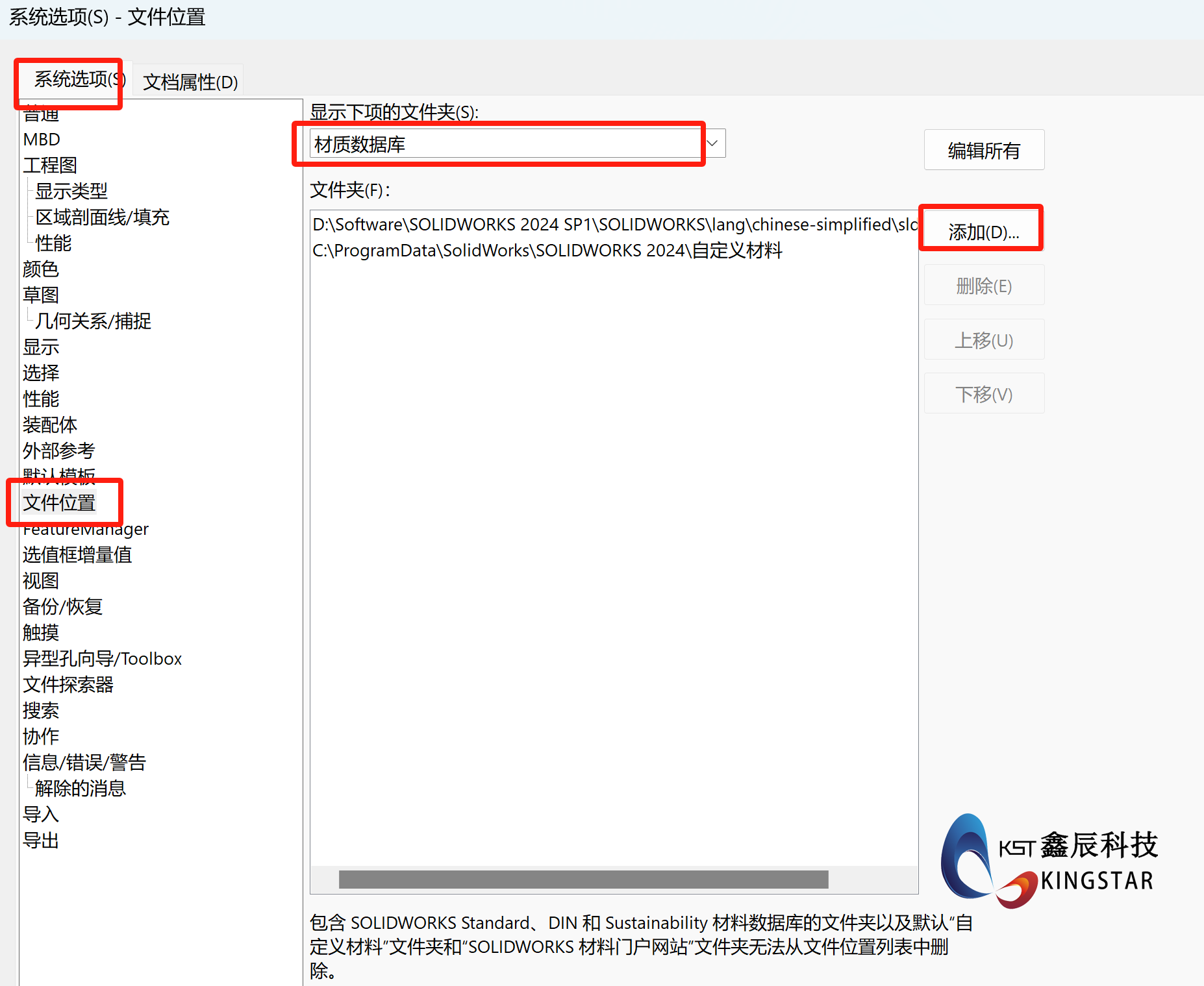

共享：将.sldmat 文件发送给同事，同事在系统选项-文件位置-材质数据库中添加.sldmat 文件。

三、常见问题与解决方案

在自定义材质的创建与应用过程中，容易遇到以下问题，需针对性解决：

1. 材质应用后，模型质量计算错误

原因：密度参数单位与文档单位不匹配，或密度值填写错误。

解决方案：

检查 “文档属性→单位” 中 “质量 / 密度” 的单位(如 kg/m³);

确认自定义材质中 “物理属性→密度” 的单位与文档单位一致，重新填写正确的密度值。

2. 仿真分析时，材质参数无法识别

原因：关键力学参数缺失(如弹性模量、泊松比未填写)，或材质未保存至可编辑的库中。

解决方案：

进入 “材质编辑器”，检查 “强度” 选项卡中的核心力学参数是否完整(从分析中打开材质，属性中红色部分为该分析必要参数);

确认材质已保存至自定义材质库(非只读的系统库)，重新应用材质后再进行仿真。

3. 自定义材质库加载失败

原因：材质库文件损坏，或保存路径包含特殊字符(如中文空格、括号)。

解决方案：

替换为备份的.sldmat 文件;

将材质库移动至无特殊字符的路径(如 “D:SolidWorks_Materials”)，重新加载库文件。

4. 共享材质库后，同事无法看到材质

原因：共享的仅为材质库快捷方式，而非实际的.sldmat 文件;或同事 SOLIDWORKS 版本过低，不兼容高版本创建的材质库。

解决方案：

发送实际的.sldmat 文件给同事，而非快捷方式;

确认双方 SOLIDWORKS 版本一致，若版本不同，建议用低版本创建材质库后再共享。

四、总结

SOLIDWORKS 自定义材质看似是简单的 “参数填写” 操作，实则是企业设计标准化、仿真精准化的基础支撑。通过本文的流程讲解与技巧分享，工程师可快速掌握从 “数据准备→材质创建→管理应用” 的全流程技能，结合企业实际需求搭建专属材质库。

建议在实际操作中，优先采用 “基于现有材质修改” 的方式提升效率，同时做好材质库的分类、备份与共享工作，让自定义材质真正成为连接设计与制造的 “数据桥梁”。后续随着企业材料体系的扩展，还可进一步探索材质与 PLM 系统的集成，实现材料数据的全生命周期管理。
